§ 结构：
· 两个带凹形爪，具有高同心度的联轴器套筒
· 配合间隙H7+键槽DIN6885+紧固螺钉DIN916或者使用预钻孔方式
§ 温度范围：取决于所选用的梅花形弹性环。
§ 扭转刚性：为了传动系统的优化提供不同邵氏硬度的梅花形弹性环。
§ 配合间隙：轴套连接0.01 - 0.05毫米。
§ 材料：
· 联轴器套筒：到450系列为高强度铝制，从800系列起为钢制
· 弹性环：由精密模压，极其耐磨并且耐热稳定的塑料材质制成
§ 转速：标准参见表格。 超过10000转/分钟时联轴器必须使用精细动平衡(请注明)。
§ 技术参数：
· 额定扭矩：0.5 - 2.150 Nm
· 转速可达28000转/分钟
§ EK1型弹性联轴器产品特点：
· 经济型结构式样
· 轴向安装
· 可根据客户的特殊应用要求进行调整修改
· 良好的同心度
· 缓冲减振
· 电绝缘
· 插入式
· 由于键槽连接，间隙很小
|
EK1 SERIES |
|
2 |
5 |
10 |
20 |
60 |
150 |
300 |
450 |
800 |
2500 |
4500 |
9500 |
||||||||||||||||||||||||||||||||||||
|
Type (Elastomer insert) |
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||
|
Rated torque (Nm) |
TKN |
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||
|
Max. torque (Nm) |
TKmax |
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||
|

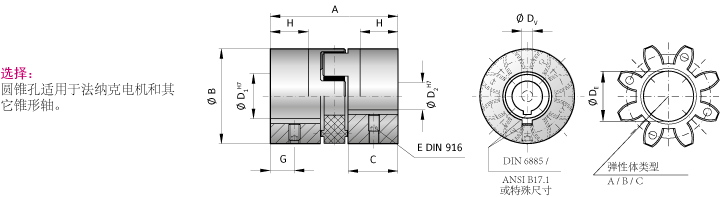

Overall length (mm) |
A |
20 |
34 |
35 |
66 |
78 |
90 |
114 |
126 |
162 |
213 |
272 |
341 |
||||||||||||||||||||||||||||||||||||
|
Outside diameter (mm) |
B/B1 |
15 |
25 |
32 |
42 |
56 |
66,5 |
82 |
102 |
136,5 |
160/155 |
225/190 |
290/240 |
||||||||||||||||||||||||||||||||||||
|
Mounting length (mm) |
C |
6,5 |
12 |
12 |
25 |
30 |
35 |
45 |
50 |
65 |
88 |
113 |
142 |
||||||||||||||||||||||||||||||||||||
|
Inside diameter (pilot bored) (mm) |
DV |
3 |
4 |
6 |
7 |
9 |
14 |
16 |
22 |
29 |
30 |
40 |
50 |
||||||||||||||||||||||||||||||||||||
|
Inside diameter range H7 (mm) |
D1/2 |
3-9 |
6-15 |
6-18 |
8-25 |
12-32 |
19-38 |
20-45 |
28-60 |
32-80 |
30-95 |
40-130 |
50-170 |
||||||||||||||||||||||||||||||||||||
|
Inside diameter range H7 (inch) |
D1/2 |
0.125"- |
0.250"- |
0.250"- |
0.375"- |
0.500"- |
0.750"- |
0.875"- |
1.125"- |
1.375"- |
1.250"- |
1.580"- |
2.000"- |
||||||||||||||||||||||||||||||||||||
|
Inside diameter of elastomer (mm) |
DE |
6,2 |
10,2 |
14,2 |
19,2 |
26,2 |
29,2 |
36,2 |
46,2 |
60,5 |
79 |
113 |
145 |
||||||||||||||||||||||||||||||||||||
|
Set screws (DIN 916) |
E |
siehe Tabelle (abh?ngig vom Bohrungsdurchmesser)** |
|||||||||||||||||||||||||||||||||||||||||||||||
|
Distance (mm) |
G |
3 |
5 |
6 |
9 |
11 |
12 |
15 |
17 |
30 |
25 |
30 |
40 |
||||||||||||||||||||||||||||||||||||
|
Possible shortening length (mm) |
H |
4 |
6 |
6 |
19 |
22 |
26 |
32 |
37 |
43 |
69 |
89 |
110 |
||||||||||||||||||||||||||||||||||||
|
Moment of inertia per Hub |
J1/J2 |
0,0001 |
0,001 |
0,003 |
0,02 |
0,06 |
0,1 |
0,4 |
1,1 |
12 |
40 |
147 |
480 |
||||||||||||||||||||||||||||||||||||
|
Approx. weight (kg) |
|
0,008 |
0,03 |
0,08 |
0,15 |
0,35 |
0,6 |
1,1 |
1,7 |
11 |
12,5 |
25 |
53 |
||||||||||||||||||||||||||||||||||||
|
Speed standard (min-1) |
|
15.000 |
15.000 |
13.000 |
12.500 |
11.000 |
10.000 |
9.000 |
8.000 |
4.000 |
3.500 |
3.000 |
2.000 |
||||||||||||||||||||||||||||||||||||
|
*Speed balanced (103min-1) |
|
|
|
|
|
|
|
|
|
|
10 |
8 |
6,5 |
||||||||||||||||||||||||||||||||||||
|
CAD Portal |
|
2 |
5 |
10 |
20 |
60 |
150 |
300 |
450 |
800 |
2500 |
4500 |
9500 |
||||||||||||||||||||||||||||||||||||
|
2D/3D Data |
|
||||||||||||||||||||||||||||||||||||||||||||||||
