金属波纹管联轴器

金属波纹管联轴器
产品分类：

全国咨询热线： 15000337764

立即咨询

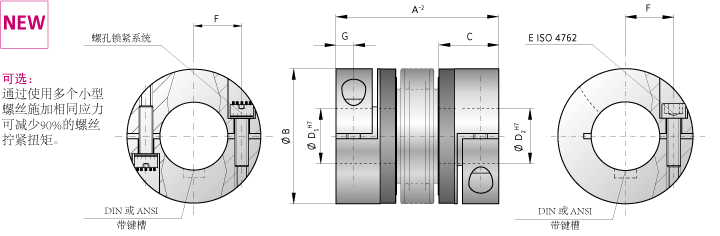

结构：

·         用夹紧套环和一个侧面螺钉ISO4762，从800系列开始，

·         每两次180度的转动被粘着强力的卡箍连接所抵消卡箍连接所抵消

§  温度范围：-30到+ 100°C

§    间隙：通过粘着力极强的卡箍连接和既定原则，绝对无背隙

§  使用寿命：按照技术规范操作，金属波纹管联轴器可持久耐用且无需维护

§  配合间隙：轴套连接0.01 - 0.05毫米

§  材料：

·         波纹管由高弹性不锈钢制成

·         其他材料参见表格

§  短时超载：可达TKN值的1.5倍

§  技术参数：可达10000转/分钟。使用精细动平衡时可超过10000转/分钟（平衡精度等级为G2.5）

§  金属波纹管联轴器的特殊解决方案：如其他配合长度，特殊材料，波纹管和ATEX技术要求可短时制作。

§  BK2型号金属波纹管联轴器产品特点：

·         易于安装

·         安装空间小

·         重量轻且转动惯量小

BK2系列



15

三十

60

80

150

200

300

500

800

1500

4000

6000

10000

额定扭矩（Nm）

TKN

15

三十

60

80

150

200

300

500

800

1500

4000

6000

10000

总长（mm）

A -2

59

66

99

69

77

113

83

93

130

94

106

143

95

107

144

105

117

163

111

125

200

133

146

169

140

179

166

230

225

252

288

外径（mm）

乙

49

55

66

81

81

90

110

124

134

157

200

253

303

适合长度（mm）

C

22

27

31

36

36

41

43

51

45

55

85

107

129

内径可从?到?H7（mm）

D1/2

8-28

10-30

12-35

14-42

19-42

22-45

24-60

35-60

40-75

50-80

50-90

60-140

70-180

内径可从?到?H7（英寸）

D1/2

0.375“ -
1.000”

0.437“ -
1.125”

0.500“ -
1.375”

0.550“ -
1.625”

0.750“ -
1.625”

0.875“ -
1.750”

1.000“ -
2.250”

1.500“ -
2.250”

1.625“ -
2.875”

2.000“ -
3.125”

2.000“ -
3.500”

2.375“ -
5.500”

2,812“ -
7.000”

紧固螺钉
ISO 4762

?

M5

M6

M8

M10

M10

M12

M12

M16

2x M16

2x M20

2x M24

2x M24

2x M30


紧固螺钉的紧固扭矩（Nm）

?

8

15

40

50

70

120

130

200

250

470

1200

1200

2400

中心线之间的距离（mm）

F

17

19

23

27

27

31

39

41

2x48

2x55

2x65

2x90

2x117

距离（mm）

G

6,5

7,5

9,5

11

11

12,5

13

16,5

18

22,5

28

35

42

转动惯量（10 -3  kgm2）

Jges

0,06

0,07

0,08

0,12

0,13

0,14

0,32

0,35

0,4

0,8

0,85

0,9

1,9

2

2,1

3,2

3,4

3,6

7,6

7,9

8,3

14,3

14,6

14,8

16,2

17

43

45

165

495

1214

轮毂材料（标准）（可根据要求提供钢）

铝
可选钢

铝
可选钢

铝
可选钢

铝
可选钢

钢
可选AL

钢
可选AL

钢
可选AL

钢
可选AL

钢

钢

斯塔尔

钢

钢

约。重量（kg）

0,16

0.26

0,48

0,8

1,85

2,65

4

6,3

5,7

11,5

28,8

49,4

80,9

扭转刚度（10 3 Nm / rad）

C T.

20

15

14

39

28

27

76

55

54

129

85

84

175

110

97

191

140

135

450

350

340

510

500

400

780

711

1304

1180

3400

5700

10950

轴向

最大。

1

2

3

1

2

3

1,5

2

3

2

3

4

2

3

4

2

3

4

2,5

3,5

4,5

2,5

3,5

4,5

3,5

4,5

3,5

4,5

3,5

3

3

侧面http://www.rw-china.com/IMAGES/product/list1/lateral.gif（mm）

最大。

0,15

0,2

1

0,2

0,25

1

0,2

0,25

1

0,2

0,25

1

0,2

0,25

1

0,25

0,3

1

0,25

0,3

1

0,3

0,35

1

0,35

1

0,35

1

0,4

0,4

0,4

角度http://www.rw-china.com/IMAGES/product/list1/lateral.gif（度）

最大。

1

1,5

2

1

1,5

2

1

1,5

2

1

1,5

2

1

1,5

2

1

1,5

2

1

1,5

2

1

1,5

2

1,5

2

1,5

2

1,5

1,5

1,5

轴向弹簧刚度（N / mm）

C a

25

15

84

50

三十

118

72

48

165

48

32

144

82

52

130

90

60

280

105

71

605

70

48

85

100

285

320

440

565

1030

985

横向弹簧刚度（N / mm）

C r

475

137

140

900

270

224

1200

420

337

920

290

401

1550

435

500

2040

610

750

3750

1050

1200

2500

840

614

2000

1490

3600

1700

6070

19200

21800
