§ 结构：
· 带平衡的夹紧套环和一侧螺钉ISO4762。
· 安装和拆卸时使用可拆卸式间隔套筒，无需移动已安装的传动或从动设备。
· 间隔套筒万向置于夹紧套环内部。
§ 温度范围：-30到+ 120°C
§ 间隙：通过粘着力极强的卡箍连接，绝对无背隙。
§ 使用寿命：按照技术规范操作，连接轴可持久耐用且无需维护。
§ 配合间隙：轴套连接0.01 - 0.05毫米。
§ 材料：
· 波纹管由高弹性不锈钢制成
· 间隔套筒：铝制，从300系列为钢制可选择：采用CFK构造
· 夹紧套环到60系列为铝制，从150系列起为钢制
§ 技术参数：
· 额定扭矩：10 - 800 Nm
· 转速取决于甲型总长度，请联系R + w ^公司。
§ ZA1型连接轴的产品特点：
· 安装和拆卸时无需移动已安装的传动或从动设备
· 标准长度可达6米
· 无需使用中间支承
· 具有错位补偿功能
· 零背隙，扭转刚性
· 用于桥接较大的轴距
· 间隔套筒可径向移除
|
ZA系列 |
|
10 |
三十 |
60 |
150 |
200 |
300 |
500 |
800 |
|
额定扭矩（Nm） |
TKN |
10 |
三十 |
60 |
150 |
200 |
300 |
500 |
800 |
|

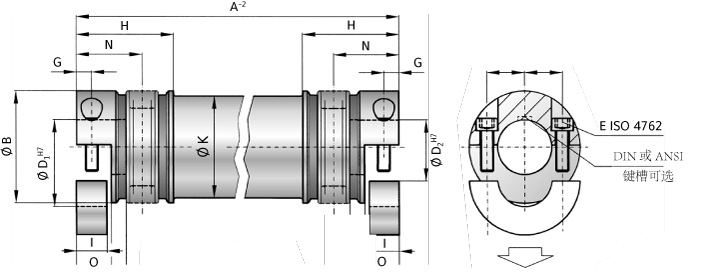

总长度分钟。到最大 （毫米） |
A -2 |
110 - 6000 |
140 - 6000 |
170 - 6000 |
190 - 6000 |
210 - 6000 |
250 - 6000 |
260 - 6000 |
260 - 6000 |
|
外径夹紧轮毂（mm） |
乙 |
40 |
55 |
66 |
81 |
90 |
110 |
123 |
134 |
|
适合长度（mm） |
C |
16 |
27 |
31 |
35,5 |
40,5 |
43 |
50 |
48 |
|
内径可从?到?H7（mm） |
D1/2 |
5 - 20 |
10 - 28 |
12 - 32 |
19 - 42 |
22-45 |
30 - 60 |
35 - 60 |
40 - 72 |
|
内径可从?到?H7（英寸） |
D1/2 |
0.250“ - |
0.437“ - |
0.500“ - |
0.750“ - |
0.875“ - |
1.250“ - |
1.500“ - |
1.625“ - |
|
使用键槽 - 最大 ?H7（mm） |
D1/2 |
17 |
23 |
29 |
36 |
45 |
60 |
60 |
66 |
|
夹紧螺钉ISO 4762 |
? |
M4 |
M6 |
M8 |
M10 |
M12 |
M12 |
M16 |
2x M16 |
|
安装螺钉的紧固扭矩（Nm） |
? |
五 |
15 |
40 |
70 |
110 |
130 |
200 |
250 |
|
中心距离（mm） |
F |
15 |
19 |
23 |
27 |
31 |
39 |
41 |
48 |
|
距离（mm） |
G |
五 |
7,5 |
9,5 |
11 |
12,5 |
13 |
17 |
18 |
|
波纹管长度（mm） |
H |
44,5 |
57,5 |
71 |
78 |
86 |
94 |
110 |
101 |
|
距离（mm） |
一世 |
38,5 |
51 |
61 |
69 |
75,5 |
81 |
96 |
89 |
|
螺钉ISO 4762 |
? |
4x M4 |
6x M4 |
6x M5 |
8x M6 |
8x M6 |
8x M8 |
8x M8 |
10x M8 |
|
装配螺钉的紧固扭矩（Nm） |
? |
3 |
4 |
7 |
10 |
12 |
三十 |
三十 |
40 |
|
外径管截面（mm） |
? |
35 |
50 |
60 |
76 |
90 |
100 |
110 |
120 |
|
螺栓孔圆?（mm） |
大号 |
45 |
62,5 |
71,5 |
88 |
100 |
120 |
132 |
138 |
|
外径法兰（mm） |
中号 |
52 |
70 |
80 |
98 |
110 |
135 |
148 |
153 |
|
轴平均值（mm） |
? |
25 |
34 |
41 |
47 |
52 |
56 |
66 |
64 |
|
额定扭矩：10 - 800 Nm |
|||||||||
|
选择总长度A后，请联系R + W以获得最大速度。 |
|||||||||
|
CAD门户 |
|
10 |
三十 |
60 |
150 |
200 |
300 |
500 |
800 |
|
2D / 3D数据 |
|
