§ 结构：
· 两个夹紧套环半部可向同一方向移动
· 带分离式夹紧套环和套环每侧有两个侧面螺钉ISO4762
· 从4500系列起套环每侧有四个侧面螺钉
§ 温度范围：取决于所选用的梅花形弹性环。
§ 扭转刚性：为了传动系统的优化提供不同邵氏硬度的梅花形弹性环。
§ 配合间隙：轴套连接0.01 - 0.05毫米
§ 材料：
· 联轴器套筒：到450系列为高强度铝制，800系列为钢制，从2500系列起为GGG 40
· 弹性环：由精密模压，极其耐磨并且耐热稳定的塑料材质制成
§ 弹性环：由精密模压，极其耐磨并且耐热稳定的塑料材质制成
§ 技术参数：额定扭矩：4 - 25000 Nm
§ EKH型弹性联轴器产品特点：
· 可径向装配
· 良好的同心度
· 缓冲减振
· 易于安装
· 电绝缘
· 零背隙弹性联轴器
· 插入式
|

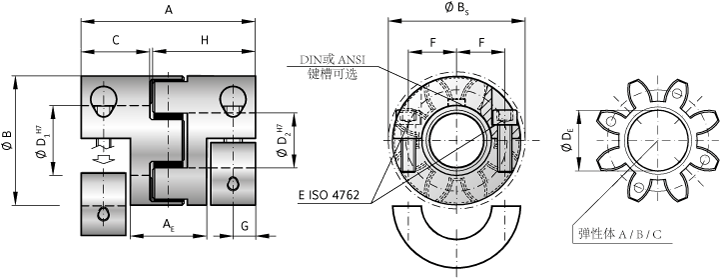

EKH系列 |
|
10 |
20 |
60 |
150 |
300 |
450 |
800 |
|||||||||||||||||||||
|
类型（弹性体插入物） |
|
|
|
|
|
|
|
||||||||||||||||||||||
|
额定扭矩（Nm） |
T KN |
|
|
|
|
|
|
|
|||||||||||||||||||||
|
最大。扭矩*（Nm） |
T Kmax |
|
|
|
|
|
|
|
|||||||||||||||||||||
|
总长（mm） |
一个 |
53 |
66 |
78 |
90 |
114 |
126 |
162 |
|||||||||||||||||||||
|
中心部分长度（mm） |
一个E. |
20 |
28,8 |
34 |
38 |
50 |
52 |
65 |
|||||||||||||||||||||
|
外径（mm） |
乙 |
32 |
42 |
56 |
66,5 |
82 |
102 |
136,5 |
|||||||||||||||||||||
|
带螺钉头的外径（mm） |
B S. |
32 |
44,5 |
57 |
68 |
85 |
105 |
139 |
|||||||||||||||||||||
|
安装长度（mm） |
C |
20 |
25 |
三十 |
35 |
45 |
50 |
65 |
|||||||||||||||||||||
|
内径范围H7（mm） |
D 1/2 |
6-16 |
8-25 |
12-32 |
19-36 |
20-45 |
28-60 |
35-80 |
|||||||||||||||||||||
|
内径范围H7（英寸） |
D 1/2 |
0.250“ - |
0.375“ - |
0.500“ - |
0.750“ - |
0.875“ - |
1.125“ - |
1.500“ - |
|||||||||||||||||||||
|
弹性体内径（mm） |
D E. |
14,2 |
19,2 |
26,2 |
29,2 |
36,2 |
46,2 |
60,5 |
|||||||||||||||||||||
|
夹紧螺钉（ISO 4762） |
? |
4xM4 |
4xM5 |
4xM6 |
4xM8 |
4xM10 |
4xM12 |
4xM16 |
|||||||||||||||||||||
|
夹紧螺钉的拧紧扭矩（Nm） |
? |
4 |
8 |
15 |
35 |
70 |
120 |
290 |
|||||||||||||||||||||
|
中心距离（mm） |
F |
10,5 |
15,5 |
21 |
24 |
29 |
38 |
50,5 |
|||||||||||||||||||||
|
距离（mm） |
G / G 1 |
7,5 |
8,5 |
10 |
12 |
15 |
17,5 |
23 |
|||||||||||||||||||||
|
轮毂长度（mm） |
H / H 1 |
31 |
39 |
46 |
52,5 |
66 |
73 |
93,5 |
|||||||||||||||||||||
|
每个轮毂的惯性矩 |
J 1 / J 2 |
0.005 |
0,02 |
0,06 |
0,1 |
0,4 |
1 |
9,5 |
|||||||||||||||||||||
|
约。重量（kg） |
|
0,08 |
0,15 |
0,35 |
0,6 |
1,1 |
1,7 |
10 |
|||||||||||||||||||||
|
速度标准（min -1） |
|
13.000 |
12.500 |
11.000 |
10.000 |
9.000 |
8.000 |
4.000 |
|||||||||||||||||||||
|
*速度平衡（10 3 min -1） |
|
|
|
|
|
|
|
|
|||||||||||||||||||||
|
CAD门户 |
|
10 |
20 |
60 |
150 |
300 |
450 |
800 |
|||||||||||||||||||||
|
2D / 3D数据 |
|
