· 结构：两个带凹形爪，具有高同心度的联轴器套筒。
· 温度范围：取决于所选用的梅花形弹性环。
· 扭转刚性：为了传动系统的优化提供不同邵氏硬度的梅花形弹性环。
· 配合间隙：轴套连接0.01 - 0.05毫米。
· 材料：
· 联轴器套筒：直到450系列为高强度铝制，从800系列起为钢制
· 弹性环：由精密模压，极其耐磨并且耐热稳定的塑料材质制成
· 转速：标准参见表格，根据不同的系列可达到4000转或28000转/分钟超过4000转/分钟时弹性联轴器必须使用精细动平衡（请注明）。
· 技术参数：
· 额定扭矩：0.5 - 2.150 Nm
· 转速可达28000转/分钟
· EKL型弹性联轴器产品特点：
· 结构精简
· 低惯性
· 易于安装
· 缓冲减振
· 电绝缘
· 零背隙联轴器
· 插入式
|
EKL系列 |
|
2 |
五 |
10 |
20 |
60 |
150 |
300 |
450 |
800 |
|||||||||||||||||||||||||||
|

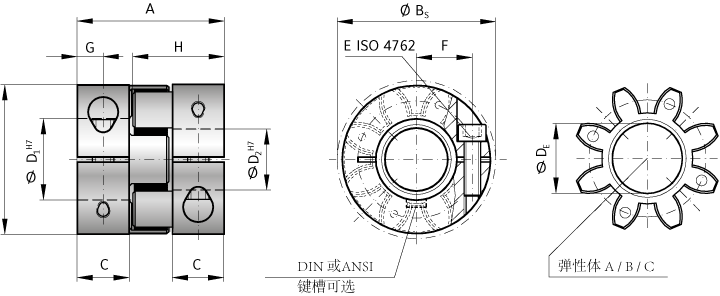

类型（弹性体插入物） |
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||
|
额定扭矩（Nm） |
T KN |
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||
|
最大。扭矩*（Nm） |
TKmax |
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||
|
总长（mm） |
一个 |
20 |
26 |
32 |
50 |
58 |
62 |
86 |
94 |
123 |
|||||||||||||||||||||||||||
|
外径（mm） |
乙 |
16 |
25 |
32 |
42 |
56 |
66,5 |
82 |
102 |
136,5 |
|||||||||||||||||||||||||||
|
带螺钉头的外径（mm） |
B S. |
17 |
25 |
32 |
44,5 |
57 |
68 |
85 |
105 |
139 |
|||||||||||||||||||||||||||
|
安装长度（mm） |
C |
6 |
8 |
10,3 |
17 |
20 |
21 |
31 |
34 |
46 |
|||||||||||||||||||||||||||
|
内径可 |
D 1/2 |
3-8 |
4-12,7 |
4-16 |
8-25 |
12-32 |
19-36 |
20-45 |
28-60 |
35-80 |
|||||||||||||||||||||||||||
|
内径可 |
D 1/2 |
0.125“ - |
0.250“ - |
0.250“ - |
0.375“ - |
0.500“ - |
0.750“ - |
0.875“ - |
1.125“ - |
1.500“ - |
|||||||||||||||||||||||||||
|
内径 |
D E. |
6,2 |
10,2 |
14,2 |
19,2 |
26,2 |
29,2 |
36,2 |
46,2 |
60,5 |
|||||||||||||||||||||||||||
|
螺丝（ISO 4762 / 12.9） |
? |
M2 |
M3 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
|||||||||||||||||||||||||||
|
安装 |
? |
0,6 |
2 |
4 |
8 |
15 |
35 |
70 |
120 |
290 |
|||||||||||||||||||||||||||
|
中心距离（mm） |
F |
5,5 |
8 |
10,5 |
15,5 |
21 |
24 |
29 |
38 |
50,5 |
|||||||||||||||||||||||||||
|
距离（mm） |
G |
3 |
4 |
五 |
8,5 |
10 |
11 |
15 |
17,5 |
23 |
|||||||||||||||||||||||||||
|
轮毂长度（mm） |
H |
12 |
16,7 |
20,7 |
31 |
36 |
39 |
52 |
57 |
74 |
|||||||||||||||||||||||||||
|
每个轮毂的质量惯性矩 |
J 1 / J2 |
0.0003 |
0002 |
0.003 |
0,01 |
0,04 |
0,08 |
0,3 |
0,66 |
8 |
|||||||||||||||||||||||||||
|
约。重量（kg） |
0008 |
0,02 |
0,05 |
0,12 |
0,3 |
0,5 |
0,9 |
1,5 |
8,5 |
||||||||||||||||||||||||||||
|
速度标准（最小-1） |
15.000 |
15.000 |
13.000 |
12.500 |
11.000 |
10.000 |
9.000 |
8.000 |
4.000 |
||||||||||||||||||||||||||||
|
*速度平衡（10 3min -1） |
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||
|
速度可达28,000转/分钟 |
|||||||||||||||||||||||||||||||||||||
|
CAD门户 |
|
2 |
五 |
10 |
20 |
60 |
150 |
300 |
450 |
800 |
