微型波纹管联轴器

微型波纹管联轴器
产品分类：

全国咨询热线： 15000337764

立即咨询

结构：
标准配置：用夹紧套环和一个侧面螺钉ISO4762。
选项（MKH）：分离式夹紧套环，两个套环半部可向同一方向移动
温度范围：-30到+ 120°CC
间隙：轴套连接0.01 - 0.05毫米
使用寿命：按照技术规范操作，微型波纹管联轴器可持久耐用且无需维护
材料：
波纹管由高弹性不锈钢制成
套环材质：铝制
技术参数：
额定扭矩：0.5 - 10 Nm
转速可达10000转/分钟。
> 10000转/分钟，使用动平衡时
轴径为3 - 24毫米
微型波纹管联轴器的特殊解决方案：如其他配合长度，键槽，特殊材料和波纹管可根据要求短时提供。
MK4型微型波纹管联轴器产品特点：
零背隙，扭转刚性
具有错位补偿功能
通过夹紧套环具有强力粘着连接
适用于高动态应用
转动惯量小

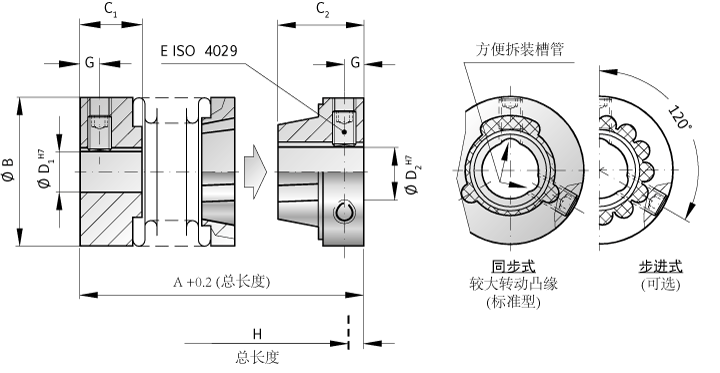

MK4系列



五

15

20

45

100

额定扭矩（Nm）

T KN

0,5

1,5

2,0

4,5

10

总长度（插入）（mm）

一个

22

25

28

26

31

28

33

37

39

47

46

56

外径（mm）

乙

15

19

25

32

40

适合长度（mm）

C 1

6,5

7,5

11

13

15

适合长度（mm）

C 2

9

10

11

14

16

内径可
从?到?H7（mm）

D 1

3-9

3-12

3-16

6-22

6-28

内径可
从?到?H7（英寸）

D 1

0.125“ -
0.313”

0.125“ -
0.437”

0.125“ -
0.625”

0.250“ -
0.750”

0.250“ -
1.000”

内径可
从?到?H7（mm）

D 2

3-6,35

3-9

3-12,7

6-16

6-20

内径可
从?到?H7（英寸）

D 2

0.125“ -
0.250”

0.125“ -
0.313”

0.125“ -
0.500”

0.250“ -
0.625”

0.250“ -
0.750”

紧固螺钉ISO 4029

?

1x M3

2x M3

2x M4

2x M5

2x M6


紧固螺钉的紧固扭矩（Nm）

?

1,3

1,3

2,5

4

6

距离（mm）

G

2

2

2,5

3,5

4

近似预拉伸（mm）

H

0,4

0,5

0,5

0,7

1

最大
预拉伸时的轴向恢复力（N）

五

3

2

4

3

3

4

3

15

10

25

三十

转动惯量（gcm 2）

J ges

2,0

2,2

2,5

5,5

6,0

21

23

25

80

85

200

210

扭转刚度（Nm / rad）

C T.

280

210

170

750

700

1200

1300

1200

7000

5000

9050

8800

轴向

最大。

0,4

0,5

0,6

0,5

0,7

0,5

0,6

0,7

0,7

1

1

1,2

横向http://www.rw-china.com/IMAGES/product/list2/lateral.gif（mm）

最大。

0,15

0,2

0,25

0,15

0,2

0,15

0,2

0,25

0,2

0,25

0,2

0,3

角度http://www.rw-china.com/IMAGES/product/list2/angular.gif（度）

最大。

1

1,5

2

1,5

1,5

1,5

2

1,5

2

1,5

2

CAD门户



五

15

20

45

100

2D / 3D数据
