微型波纹管联轴器

微型波纹管联轴器
产品分类：

全国咨询热线： 15000337764

立即咨询

结构：
一侧带夹紧套环配有螺钉ISO4762
一侧带夹紧套环配有螺钉ISO4762和零背隙，圆锥形插入式连接器
温度范围：-30到+ 120°C
间隙：轴套连接0.01 - 0.05毫米
使用寿命：按照技术规范操作，微型波纹管联轴器可持久耐用且无需维护
材料：
波纹管由高弹性不锈钢制成
夹紧套环和波纹管侧边锥形段：铝制
套环侧边锥形段：铝制套环上喷涂玻璃纤维增??强塑料
技术参数：
额定扭矩：0.5 - 10 Nm
转速可达10000转/分钟。
> 10000转/分钟，使用动平衡时
轴径为3 - 20毫米
BK5波纹管联轴器适用于更高的扭矩
微型波纹管联轴器的特殊解决方案：如其他配合长度，键槽，特殊材料和波纹管可根据要求短时提供。
MK5型微型波纹管联轴器产品特点：
零背隙，扭转刚性
具有错位补偿功能
易于安装和拆卸
绝电且隔热
转动惯量小

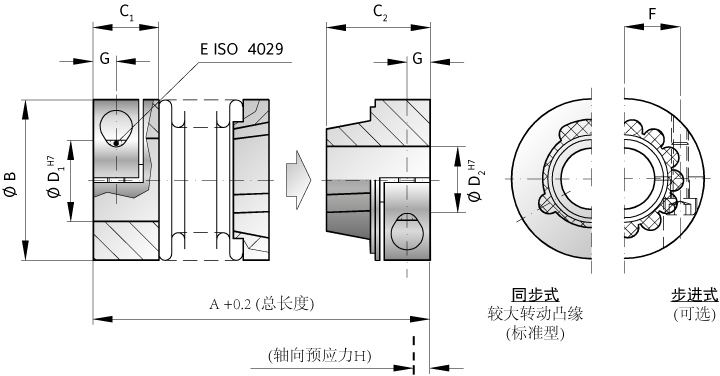

MK5系列



五

15

20

45

100

额定扭矩（Nm）

T KN

0,5

1,5

2,0

4,5

10

总长度（插入）（mm）

一个

27

三十

33

34

39

37

43

46

49

57

55

65

外径（mm）

乙

15

19

25

32

40

适合长度（mm）

C 1

9

11

13

16

16

适合长度（mm）

C 2

12

14

16

20

21,5

内径可
从?到?H7（mm）

D 1/2

3-6,35

3-8

3-12,7

5-16

5-20

内径可
从?到?H7（英寸）

D 1/2

0.125“ -
0.250”

0.125“ -
0.313”

0.125“ -
0.500”

0.250“ -
0.625”

0.250“ -
0.750”

紧固螺钉ISO 4762

?

M2

M2,5

M3

M4

M4


紧固螺钉的紧固扭矩（Nm）

?

0,43

0,85

2,3

4

4,5

中心线之间的距离（mm）

F

4,5

6

8

10

15

距离（mm）

G

3

3,5

4

五

五

近似预拉伸（mm）

H

0,4

0,5

0,5

0,7

1


最大预拉伸时的轴向恢复力（N）

五

3

2

4

3

3

4

3

15

10

25

三十

转动惯量（gcm 2）

J ges

3,0

3,2

3,5

9,0

10

28

三十

33

110

120

220

230

扭转刚度（Nm / rad）

C T.

280

210

170

750

700

1200

1300

1200

7000

5000

9050

8800

轴向

最大。

0,4

0,5

0,6

0,5

0,7

0,5

0,6

0,7

0,7

1

1

1,2

横向http://www.rw-china.com/IMAGES/product/list2/lateral.gif（mm）

最大。

0,15

0,2

0,25

0,15

0,2

0,15

0,2

0,25

0,2

0,25

0,2

0,3

角度http://www.rw-china.com/IMAGES/product/list2/angular.gif（度）

最大。

1

1,5

2

1,5

1,5

1,5

2

1,5

2

1,5

2
